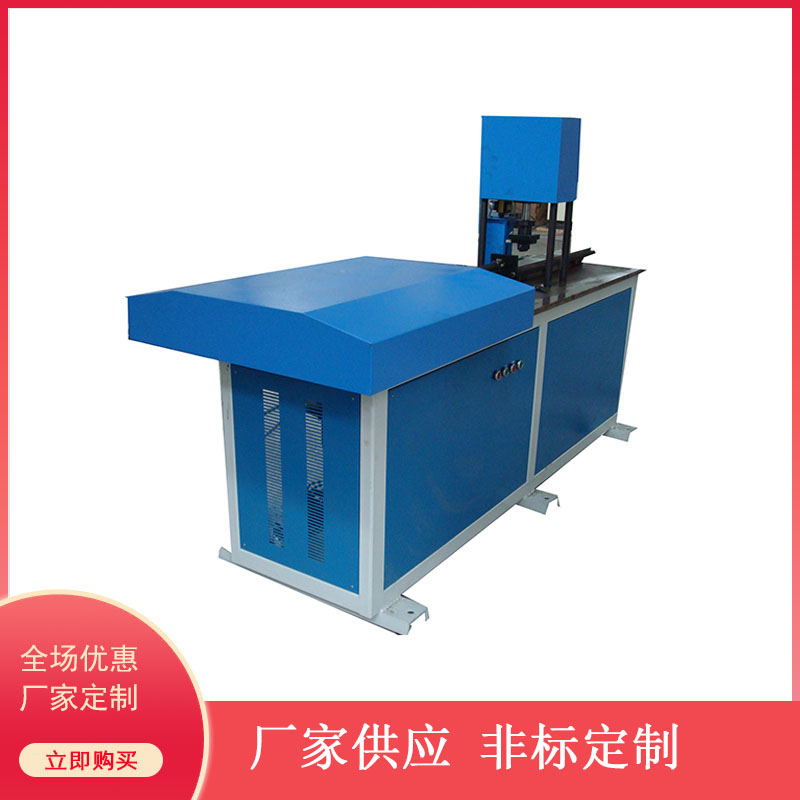

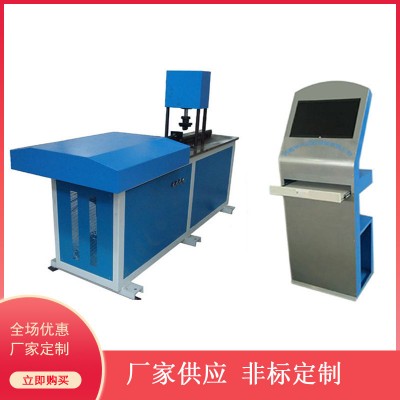

往复行程不同的试验机外形结构图

一、产品简介

本试验机主要用于材料往复摩擦磨损性能试验，测试精度高，可靠性强; 用于评估材料的耐磨性及其它的物理性能测试。该试验机主机由往计算机及软件控制系统，复运动工作台工装、往复运动采用伺服驱动控制系统、试验力采用伺服加载系统或者恒力加载系统，高精度摩擦力测量系统构成。伺服驱动机构驱动摩擦副进行直线往复运动，试验力伺服加载到摩擦副试样上，加载强度采用自动加载或者恒力加载，由伺服驱动机构带动摩擦副进行往复运动，通过高精度摩擦测量系统进行摩擦过程测试摩擦力，摩擦系数，摩擦量，试验曲线等摩擦参数及曲线变化，从而测得在一定环境条件压力下的磨损量及其摩擦系数。摩擦力、摩擦系数、摩擦时间、摩损量等试验参数均可由操作者在计算机界面上任意设定并由计算机实时控制并显示，且可绘制相应参数曲线存盘并打印输出试验报告。

二、主要技术参数

1、试验力（正压力）范围：10~1000 N；（可根据用户要求定制）

2、试验力测量精度：±1%，摩擦系数测量精度：1%；

3、往复试验行程：好大40 mm（可根据用户要求定制，且行程范围可调）；

4、摩擦力测量范围：2~200 N，测量精度：1%；（不同材料的要求选择）

5、好大往复速度：3~300次/min（可调）；

6、试验周期控制范围（试验转数）：1~10⁹任意设定；

7、试验时间控制范围：1~9999 S(min)；

8、试验界面显示温度、摩擦力、摩擦系数、正压力等参数，可测材料的摩擦系数、磨损量等摩擦参数。计算机实时控制处理并绘制试验曲线。

11、面压加压(HXSY750伺服自动加载)系统一套；

12、HXSY300型往复运动工装一套（根据用户试样形状尺寸配置摩擦副）；

13、往复式摩擦磨损试验机HXZY8000测控系统（含软件）一套；

14、联想或惠普（4G/256G）计算机一台；

15、电源：220V,50Hz  。

三、标准配置

1、摩擦磨损试验机主机一台；

2、高稳定性伺服驱动系统和调速系统一套；

3、高精度传感器（正压力传感器、摩擦力传感器）一套；

4、联想或惠普（4G/256G/18.5）全国联保计算机一台；

5、往复摩擦副一套（根据用户材料定制摩擦副）；

6、试验力自动加载系统一套；

7、往复运动工装一套；

8、往复式摩擦磨损试验机专用测控系统（含软件）一套；

9、使用说明书、合格证、保修卡、装箱单一套。
